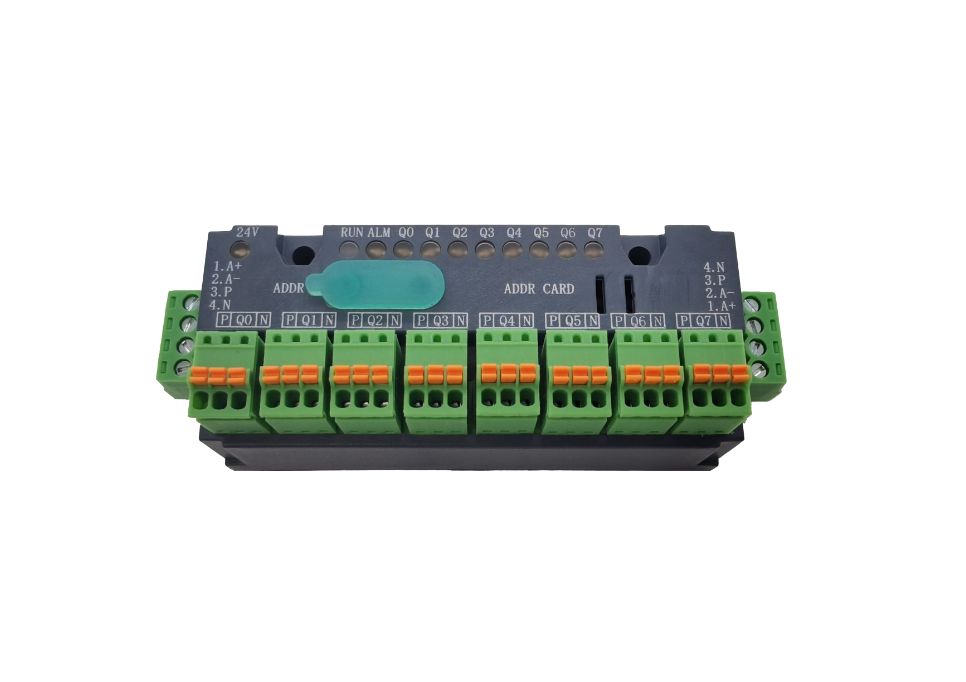

輸出模塊
產品系列：輸出模塊
產品簡介：模塊主要應用方向是自動化設備IO和模擬量方面的連接，基本特點如下: 1、體積小，可以嵌入到設備模組里面 2、拓?fù)浣Y(jié)構自由，星型、線 型、樹型分支都可以，無需終端 3、通訊線路少，它的核心就是：現有元器件與模塊、模塊與模塊之間信號傳輸，利用既有電源線來完成(電源線和信號傳輸共用，多項專利，國內首創) 4、適應范圍廣，可以通過網關和不同品牌PLC通訊兼容 5、公司布置了現場演示場景，可以直觀展示產品特點
- 插頭外殼符合IP65/IP67/IP68/IP69K防護等級
- 插芯套件，4到40芯
- 用于混合應用場合的模塊化插芯
- 穿板式安裝底座和懸空對插式外殼
- 1.特點(Features)
- 本總線模塊是一種主從結構的底層網絡系統,主站和從站通過2芯非屏蔽電纜可以組成多種拓?fù)浣Y(jié)構的雙向數字通信系統,信號和電源共用2芯電纜,屬于典型總線供電技術。信號以開關量為主，兼具模擬量,數據通訊量。通過網關主機可以和各種主流現場總線連接，主要運用于具有開關量特征的傳感器和執行器系統,傳感器可以是各種原理的開關以及溫度,壓力,流量，液位，等開關。執行器可以是各種開關閥門，電/氣轉換器，以及聲光電信號等，也可以連接模擬量，數據通訊等。本模塊通訊技術成熟，布線簡單快速，是設備標準化快速化布線系統的最佳選擇。
- ⒉規格參數(Specification Parameter )
- 2.1接口電氣特性(Electric Prot Trait)

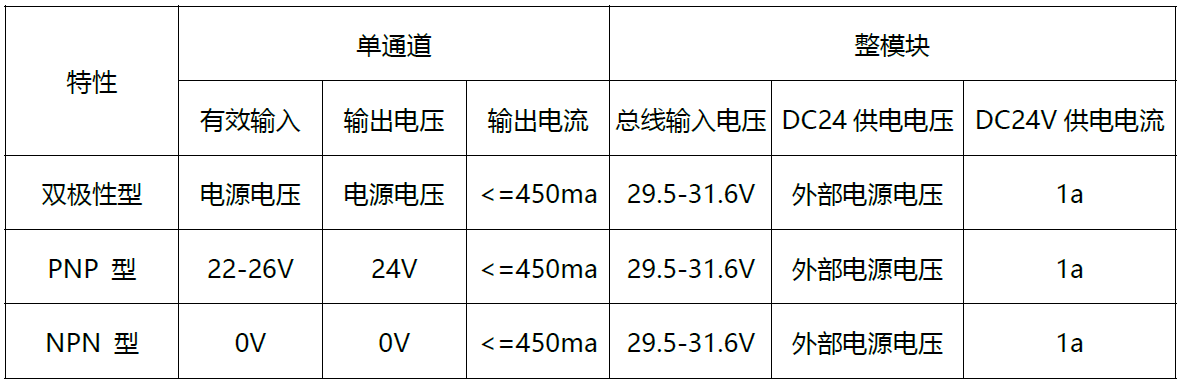

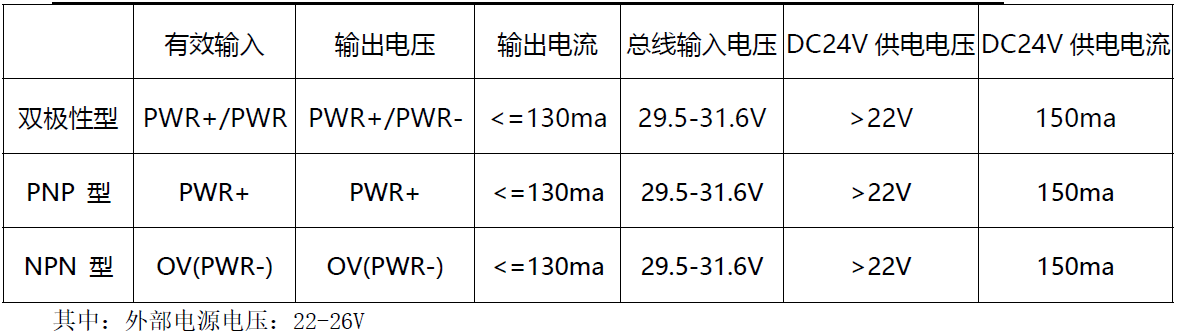

- 模塊在使用中，總線供電型號不用外接24電源，對外提供電源直接從總線上解耦產生，方便接線;隔離電源型要求外接24V電源，可保證I0信號與總線信號光電隔離。當總線供電時，模塊可對外提供不超過150mA的供電電流，當隔離電源供電時，模塊可對隔離電源供電時，接口特性如下:
-

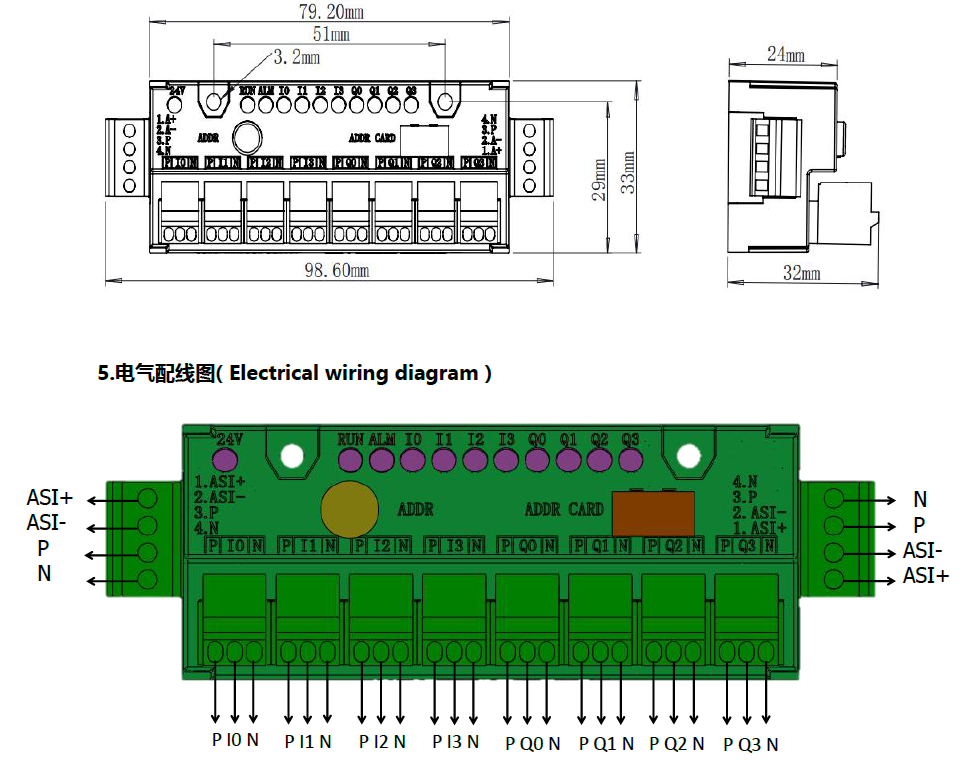

- 4.產品尺寸圖（Product size drawing）
